Общая информация
Диммер переменного тока предназначен для управления напряжением переменного тока, которое может передавать ток до 600В / 16А. В большинстве случаев диммер используется для включения / выключения питания ламп или нагревательных элементов, его также можно использовать в вентиляторах, насосах, воздухоочистителях и т. д.
В последнее время диммер стал часто используемым решением для систем умного дома. Например, когда нужно плавно изменить яркость света. Лампа медленно включается или выключается, создавая комфортную атмосферу. Диммер наиболее эффективно работает с лампами накаливания. Он менее стабилен с регулируемыми светодиодными лампами низкой яркости, но при умеренной и высокой яркости он будет надежно работать. Обратите внимание, люминесцентные лампы (газоразрядные лампы) не поддерживают диммирование.
Силовая часть диммера изолирована от управляющей, чтобы исключить возможность нарушения работы микроконтроллера сильным током. Логический уровень толерантен к 5 В и 3,3 В, поэтому его можно подключить к микроконтроллеру с логикой уровня 5 В и 3,3 В.
В Arduino диммером управляет библиотека RBDdimmer.h, которая использует внешние прерывания и прерывания по времени обработки. Это упрощает написание кода и дает больше времени на обработку основного кода. Вот почему вы можете управлять несколькими диммерами с одного микроконтроллера. Вы можете скачать библиотеку RBDDimmer.h и несколько примеров на GitHub. Разработчики постоянно обновляют свою библиотеку, поэтому рекомендуем проверять обновления сайта или подписаться на их рассылку.

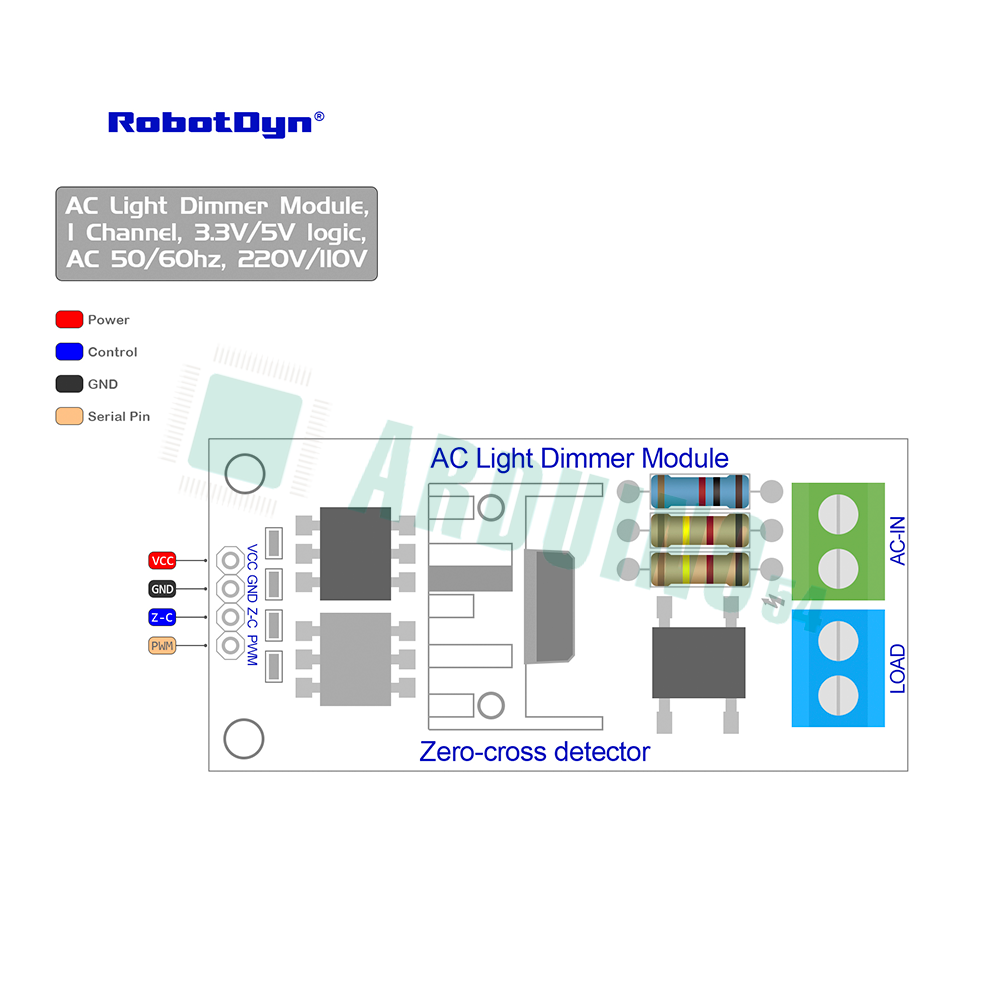

Диммер подключается к контроллерам Arduino через два цифровых контакта. Первый (ноль) для управления прохождением нулевой фазы переменного тока, который используется для инициирования сигнала прерывания. Второй (DIM / PSM) для управления (тусклым) током. Обратите внимание, что Zero требует подключения к назначенным контактам микроконтроллера (которые различаются в зависимости от модели Uno, Nano, Leonardo, Mega), поскольку он привязан к прерываниям микроконтроллера.
Теория:
Диммирования можно достичь с помощью импульсной модуляции:
Метод 1 – Один или несколько циклов (синусоидальный сигнал) передаются нагрузке, а следующие один или несколько циклов блокируются.
Метод 2 – Частичная передача каждой синусоидальной волны на нагрузку.
Метод 3 – Генерация модулированного синусоидального сигнала различной частоты до нескольких сотен герц. Для этого метода требуются специализированные мощные генераторы переменного тока с различной модуляцией.
Методы 1 и 2 проще всего выполнить с помощью диммера и программного кода: в обоих случаях необходима схема, которая обнаруживает переход через нуль и может управлять симистором.
